Bagaimana cara membuat rangkaian robot line follower (mengikuti
garis)?
Tutorial kali ini yaitu cara merangkai line follower menggunakan
Proteus 8
Komponen
yang digunakan
|
Jumlah
|
7405
|
1
|
AT89C2051
|
1
|
BATTERY
|
1
|
BUTTON
|
1
|
CAP
|
3
|
CAP-POL
|
3
|
CRYSTAL
|
1
|
DIODE
|
1
|

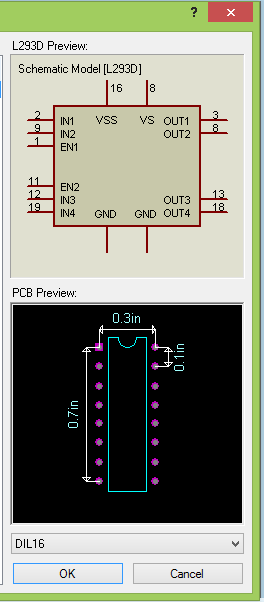

L293D
|
1
|
LED
|
1
|
MOTOR
|
2
|
RES
|
2
|
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiNflEsXZ6DMuD2HynoQDpINBaEWgkW1HrgUCUkqQRZ7cV_amX9nGKLbIRisHKSbHLxsmNteHCt7sX8TYEjNK06GM5dFBvkKxUm8ujvCdntwnKHvDcWoCgcWBYJqthVQ27c-CerEEPEiowQ/s1600/2.png)
Letakkan dan aturlah komponen- komponen yang telah kita temukan tadi pada area desain
Untuk menyambungkan kabel-kabelnya, bisa langsung ditarik
dengan pensil pada setiap pin komponen
Jika sudah, kita bisa mengecek rangkaian ini, apakah masih
ada yang salah/error atau tidak ada lagi
Caranya dengan mengklik tombol Run The Simulation pada
bagian bawah kiri
Jika kita tekan, maka akan muncul tab Simulasi Errornya
Untuk membuat PCB rangkaian ini bisa dengan klik PCB Layout
pada toolsmenu
Pada tab PCB Layout, pilih Component Mode, untuk menampilkan
komponen yang kita butuhkan, sudah ada sesuai pada schematic yang telah kita
buat
Lalu letakkan seluruh komponen yang kita butuhkan pada area
desain, usahakan atur komponen tersebut sehingga tampak rapi
Kabel yang telah kita sambungkan pada schematic, akan
otomatis terpasang
Untuk Auto Place dan
Auto Route, bisa dengan mengklik Tools>Auto Route
Hasil auto route yang telah kita lakukan akan tampak seperti
gambar di bawah
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj-N-AzQI8l2RVzLt-hlAn-Fk3DSvKc1aa0jVs2NJ-PEuEK6R238WXll-mI42AjnU_T6jB6sdOik-FtQmv_FUjKvFghr4jLs7PpwvsLS37WXajRUJLjeImM4j8N85AhTgx2kOxgeJUbUXYP/s1600/17.png)
Ok, sekian dulu
Wassalamu'alaikum...
