Rangkaian Detik ( Proyek Beberapa Sheet)

Assalamu'alaikum
Sekarang saya menggunakan protel 99SE pada PC untuk  mengerjakan tugas gambar teknik, (tidak menggunakan diptrace lagi seperti yang sudah saya post sebelumnya)
Silakan Download tutorialnya :Rangkaian Detik
Postingan ini adalah lanjutan dari postingan sebelumnya, tentang proyek rangkaian dengan beberapa sheet.
Rangkaian Detik
Komponen yang digunakan:
1.   2   IC 74LS90
2.   2   1C 74LS48
3.  2   SEVENSEGMEN (yang sudah kita buat, dan kita tambahkan kedalam library, saya menyimpannya dengan file 7segment.lib)
4.   GND
5.  PORT

Cara membuatnya
1.       Bukalah file name.ddb (saya menyimpan file kemarin dengan Myproject.ddb) yang pernah kita buat sebelumnya untuk pulsa1 dan pulsa 2
2.      Pada folder document, klik kanan>new
3.      Pada kotak dialog yang muncul, pilihlah schematic document


 4. Berilah nama file tersebut dengan Detik1.Sch
5.  Bukalah file tersebut
6. Untuk komponen pertama yaitu IC 74LS90 bisa di temukan di library / Protel DOS Schematic TTL.lib (library ini sudah kita tambahkan sebelumnya dengan cara klik Add/Remove pada kotak bagian bawah library)
7. Atau saya mencarinya dengan mengklik FIND pada Browse Sch, letakkan pada area desain dengan cara klik Place

8.  Untuk komponen IC 74LS48 bisa di temukan sama seperti IC 74LS90 di atas, yaitu pada library Protel Schematic TTL.lib yang sudah kita tambahkan sebelumnya
9.  Letakkan pada area desain
10.  Lalu buka sevensegmen yang pernah kita buat dan sudah kita tambahkan pada library
Caranya klik AddRemoveLibraryInSchEditor

11. Lalu akan muncul kotak dialog untuk menambah library 7segment kita

12.  Cari tempat dimana kita menyimpan file 7segment.lib , lalu tekan Add. Jika sudah klik lagi OK.
13. Selanjutnya, buka 7segment yang sudah kita tambahkan tadi, letakkan di area desain.
14. Untuk memutar komponen tekan space bar
15. Lalu aturlah komponen-komponennya dan buatlah kabelnya seperti gambar berikut

16.   Untuk Pulsa , bisa dengan mengklik PlacePort pada wirring tools, ganti namanya menjadi D7
17. Pilih Place> Sheet Symbol untuk membuat kotak hijau
18.  Lalu klik Place Sheet Entry umtuk membuat kotak kuning kecil di dalam kotak hijau tersebut.

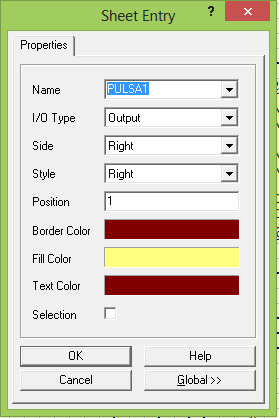

19.  Klik dua kali untuk mengatur sheet entry tersebut. Aturlah seperti gambar di bawah.

20. Untuk memberi nama pada komponen, klik dua kali komponen yang akan diberi nama
21. Jika sudah simpan lah dengan Detik1.Sch

Sekian...
Wassalamu'alaikum
